Colonne di scarico ad elevato potere fonoassorbente

Settembre 2005 - FARAPLAN S.p.A. (E-mail: info@faraplan.it  sito Internet: www.faraplan.it)


Nella progettazione degli edifici è importante prospettare soluzioni tecnologiche capaci di realizzare le condizioni per il benessere acustico degli individui.

Uno dei problemi maggiormente “sentiti” all’interno delle abitazioni è costituito dalla rumorosità prodotta dagli scarichi, in quanto l’onda sonora proveniente dai sistemi di scarico può propagarsi all’edificio per via aerea e attraverso la struttura.

In Italia, con l’emanazione del d.P.C.M. 5 dicembre 1997, è stato previsto che la rumorosità prodotta dagli impianti tecnologici non deve superare i seguenti limiti:

a) 35 dB(A) per i servizi a funzionamento discontinuo

b) 25 dB(A) per i servizi a funzionamento continuo.

Sono definiti servizi a funzionamento discontinuo:

- ascensori

- scarichi idraulici, bagni

- servizi igienici e rubinetteria.

Ciò nonostante, indicare, già nella fase di progetto di un edificio, quali siano i valori di rumorosità di detti impianti è situazioni assai complessa, tanto che non sono ancora stati sviluppati degli idonei algoritmi di calcolo, ne delle specifiche tecniche di comprovata garanzia. Per questo motivo, il più delle volte ci si affida alla tradizionale tecnica, oramai consolidata, che consiste nell’“incamiciare” le condotte con del materiale resiliente.

Recentemente, ho appreso con estremo interesse, la soluzione proposta da una nota azienda italiana, la quale ha realizzato un sistema di collettori, denominato “Blu Phon”, in grado di rispondere alle esigenze del menzionato d.P.C.M..

Blu Phon è un tubo in lega polimerica, monoparete, con proprietà fonoassorbenti, realizzato mediante processo di estrusione. Inoltre, il sistema Blu Phon dispone di appositi collari che permettono di assorbire le vibrazioni provenienti dal tubo, evitando la trasmissione alla struttura della parete d’installazione, senza utilizzare elementi fonoisolanti aggiuntivi.

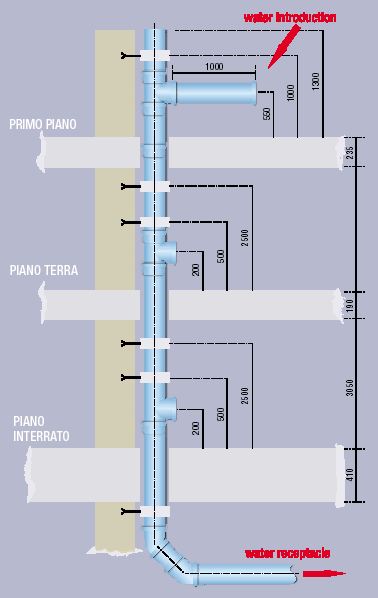

Per verificare in modo scientifico le caratteristiche di fonoassorbenza, il sistema è stato testato dal “Fraunhofer Institut”, Istituto di fisica civile di Stoccarda, specializzato in misurazioni acustiche.

Le misurazioni sono state effettuate conformemente agli standard tedeschi DIN 52219 e DIN EN 14366, ossia con eccitazione acustica mediante flusso stazionario dell’acqua con 0,5 lt/s, 1 lt/s, 2 lt/s e 4 lt/s.

Il “Fraunhofer Institut” dichiara che la portata di 2 lt/s corrisponde al flusso medio richiesto dai WC. A tale portata, il livello acustico dell’impianto è di soli 25 dB(A), valore inferiore agli standard del d.P.C.M. 05 dicembre1997, ma anche alla norma più restrittiva DIN 4109, in vigore in Germania.
